高精細等離子切割機的參數及技術亮點

一、設備名稱

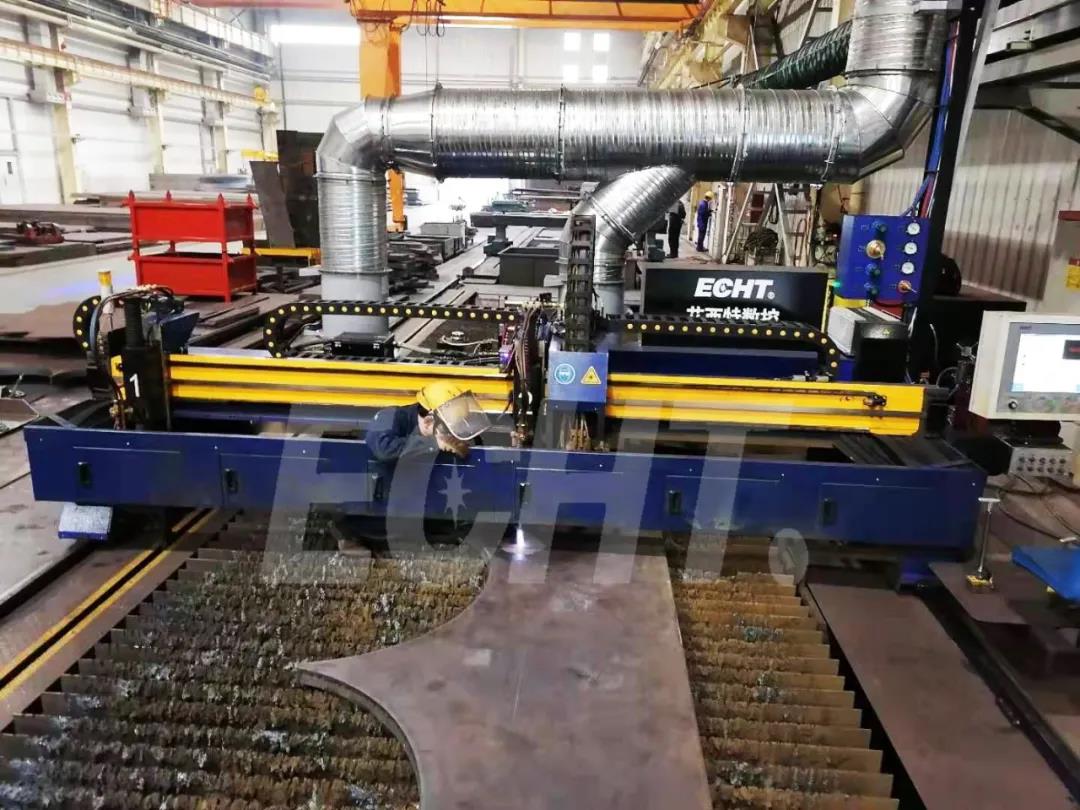

HC-4000FP數控火焰高精細等離子切割機

二、交貨地點及范圍

交貨地點：山東

供貨范圍：一臺HC-4000FP數控火焰高精細等離子切割機設備、一套增壓泵及氣源處理系統、數控切割機的維修改造。

三、切割參數

1、軌距：4000mm

2、軌長：16000mm

3、有效切割總寬度：2700mm

4、有效切割長度：14000mm

5、等離子切割厚度

  推薦切割厚度（切割時切口垂直度≤2°）：碳鋼3~40mm

  zui大穿孔能力：碳鋼50mm，不銹鋼40mm

  zui大切割厚度范圍：碳鋼1~80mm，不銹鋼1-60mm

6、火焰切割范圍：6~150mm

四、設備技術亮點：

  主要焊接結構件全部采用退火處理消除焊接內應力，隨后進行噴砂表面處理，并噴涂防銹底漆，以保證良好的表面質量和油漆附著力。

  核心部件采用國際知名品牌產品，數控系統、等離子切割系統、弧壓控制系統、升降機構性能卓越且高度兼容，升降Z軸內嵌于數控系統內，同時數控系統內配強大等離子切割專家數據庫，操作簡便、性能穩定，切割質量好。

  采用ECHT專利技術的縱、橫向無間隙嚙合驅動及支架導向機構（ECHT發明專利產品：ZL201210573367.3），保證了齒輪齒條長時間運行磨損后齒隙的自動補償，消除了機床高速運行，特別是啟動急停時的抖動現象，有效提升切割面的光潔度。

  等離子割炬防碰撞系統，延長割炬使用壽命。

  橫向運動溜板采用多滑塊結構，導向精度高割炬運行平穩；等離子線纜升降采用高強度耐磨拖鏈，適應Z軸高速運行，延長線纜使用壽命。

  機床防護：縱橫向導軌裝有多級防飛濺、防塵、刮屑裝置，有效保護縱橫向導軌，保證設備運行長期穩定和高精度。

  潤滑系統：機床直線導軌采用集中自動潤滑系統，保證直線導軌在高速運行時的高精度和平穩性。

  防電磁干擾系統：數控等離子切割機的電氣系統由各部件組成，相當于一個小型的DCS（Distributed Control System）。DCS對接地要求非常嚴格，系統設計將直接影響設備的正常運行以及切割質量。因此我們對每個部分設置單獨的接地和有效屏蔽處理，保證設備穩定正常工作。
